最新公布：汽車線束顏色對照表（通用）
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2023-08-24
隨著汽車用電設備的增加，安裝的汽車線束數量也越來越多，為了便于識別和檢修汽車電器設備，通常將線束中的低壓線采用不同的顏色組成。由此產生汽車線束顏色對照表。
根據我國《汽車拖拉機電線顏色選用規則》的規定，低壓電路的電線(標稱截面≤4mm2)，在選配線時習慣采取兩種選用原則，即以單色線為基礎的選用和以雙色線為基礎的選用。

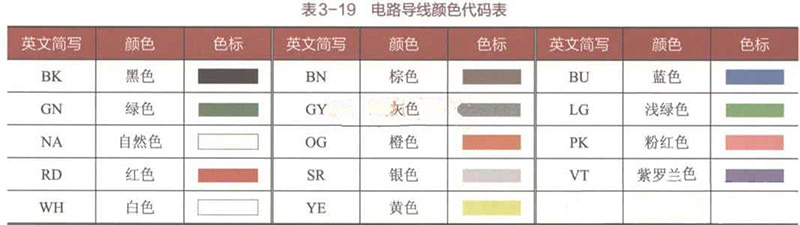

國產汽車線束顏色對照表：
美國汽車線束顏色對照表：
歐洲汽車線束顏色對照表：
汽車線束顏色對照表
-
- 選用電線顏色時，應優先選用單色，再選用雙色。
- 電器產品的地線（負線）、搭鐵線（負線）應選用黑色線。
- 電線顏色選用順序應符合表3規定。線色選用和功能配合執行企業產品規定。
- 以單色線為基礎選用時，其單色線的顏色和雙色線主、輔色的搭配及其代號分別如表 1和表 2所示，其中黑色(B)為專用接地(搭鐵)線。
- 以雙色線為基礎選用時，各用電系統的電源線為單色，其余均為雙色;其雙色線的主色如表 3所列。當其標稱截面積大于1.5mm2時，導線只用單色線，但電源系統可增加使用主色為紅色、輔色為白色或黑色的兩種雙色線。對于標稱截面積小于1.5mm2的雙色線，其主、輔顏色的搭配可參見表 4所示。
| 表 1 汽車用單色低壓線的顏色與代號 | ||||||||||
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 顏色 | 黑 | 白 | 紅 | 綠 | 黃 | 棕 | 藍 | 灰 | 紫 | 橙 |
| 代號 | B | W | R | G | Y | Br | BL | Gr | V | O |
| 表 2 汽車用雙色低壓線顏色的塔配與代號 | ||||||
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 |
| 導線顏色 | B | BW | BY | |||
| W | WR | WB | WBL | WY | WG | |
| R | RW | RB | RY | RG | RBL | |
| G | GW | GR | GY | GB | GBL | |
| Y | YR | YB | YG | YBL | YW | |
| Br | BrW | BrR | BrY | BrB | ||
| BL | BLW | BLR | BLY | BLB | BLO | |
| Gr | GrR | GrY | GrBL | GrG | GrB | |

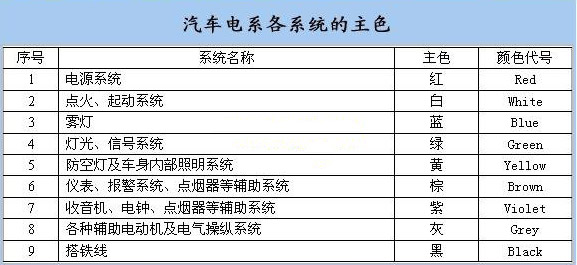

| 表 3 汽車各用汽車電系統雙色低壓線主色的規定 | |||
| 序號 | 用電系統名稱 | 電線主色 | 代號 |
| 1 | 電氣裝置接地線 | 黑 | B |
| 2 | 點火、起動系統 | 白 | W |
| 3 | 電源系統 | 紅 | R |
| 4 | 燈光信號系統(包括轉向指示燈) | 綠 | G |
| 5 | 防空燈系統及車身內部照明系統 | 黃 | Y |
| 6 | 儀表及報警指示系統和喇叭系統 | 棕 | Br |
| 7 | 前照燈、霧燈等外部燈光照明系統 | 藍 | BL |
| 8 | 各種輔助電動機及電氣操縱系統 | 灰 | Gr |
| 9 | 收放音機、電子鐘、點煙器等輔助裝置系統 | 紫 | V |
| 表 4 汽車用小截面雙色低壓線主、輔色的搭配表 | |||||||
| 主色 | 輔色 | ||||||
| 紅(R) | 黃(Y) | 白(W) | 黑(B) | 棕(N) | 綠(G) | 藍(BL) | |
| 紅(R) | - | √ | √ | √ | - | √ | √ |
| 黃(Y) | √ | √ | √ | √ | △ | △ | △ |
| 藍(BL) | √ | √ | √ | √ | △ | - | - |
| 白(W) | √ | √ | √ | √ | √ | √ | △ |
| 綠(G) | √ | √ | √ | √ | √ | - | √ |
| 棕(N) | √ | √ | √ | √ | - | √ | √ |
| 紫(V) | - | √ | √ | √ | - | √ | |
| 灰(Gr) | √ | √ | - | √ | √ | √ | √ |
| 注：√--允許搭配的顏色；△--不推薦搭配的顏色。 | |||||||
-

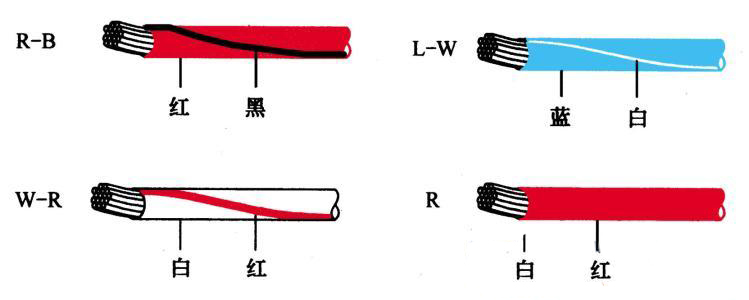

- 電線顏色的標注，采用顏色代號表示。
- 雙色電線的顏色標注，第一位為主色；第二位為輔助色。
- 標注示例：單色電線，紅色，標注為：R 雙色電線，主色為紅色，輔助色為白色，標注為： RW。
國產汽車線束顏色對照表：
| 英文 | 中文 | 縮寫 | 英文 | 中文 | 縮寫 |
| Black | 黑色 | B | Orange | 橙色 | O |
| White | 白色 | W | Yellow | 黃色 | Y |
| Gray | 灰色 | Gr | Green | 綠色 | G |
| Brown | 棕色 | Br | Blue | 藍色 | Bl |
| Red | 紅色 | R | Violet | 紫色 | V |
美國汽車線束顏色對照表：
| 縮 寫 | 英 文 | 中 文 | 縮 寫 | 英 文 | 中 文 |
| Bk | Black | 黑 色 | Bu | Blue | 藍 色 |
| BN | Brown | 棕 色 | CR | Clear | 透 明 |
| Dk Bu | Dark Blue | 深藍色 | Dk GN | Dark Green | 深綠色 |
| GN | Green | 綠 色 | GY | Gray | 灰 色 |
| LT Bu | Light Blue | 淺藍色 | LT GN | Light Green | 淺綠色 |
| OG | Orange | 橙 色 | Pk | Pink | 粉紅色 |
| PL | Purple | 紫 色 | RD | Red | 紅 色 |
| TN | Tan | 褐 色 | VI | Violet | 粉紫色 |
| WT | White | 白 色 | YL | Yellow | 黃 色 |
歐洲汽車線束顏色對照表：
| 縮 寫 | 英 文 | 中 文 | 縮 寫 | 英 文 | 中 文 |
| BL | Blue | 藍 色 | BR | Brown | 棕 色 |
| EL | Gream | 乳白色 | GE | Yellow | 黃 色 |
| GN | Green | 綠 色 | GR | Gray | 灰 色 |
| M | Maroon | 褐紅色 | NF | Neutral | 淺灰色 |
| OG | Orange | 橙 色 | RS | Pink | 粉紅色 |
| RT | Red | 紅 色 | SW | Black | 黑 色 |
| VI | Violet | 粉紫色 | WS | White | 白 色 |
| HBL | Light Blue | 淺藍色 | HGN | Light Green | 淺綠色 |
汽車線束顏色對照表
| 縮寫 | 英文 | 中文 |
| B | Black | 黑色 |
| BL | Blue | 藍色 |
| Bk | black | 黑色 |
| BN | Brown | 棕色 |
| BR | Brown | 棕色 |
| BU | Blue | 藍色 |
| CR | Clear | 透明 |
| DKBu | DarkBlue | 深藍色 |
| DKGN | DarkGreen | 深綠色 |
| EL | Cream | 乳白色 |
| G | Green | 綠色 |
| GN | Green | 綠色 |
| Gr | Gray | 灰色 |
| GY | Gray | 灰色 |
| L | Blue | 藍色 |
| LBL | LighBlue | 淺藍色 |
| LG | LighGreen | 淺綠色 |
| LGN | LightGreen | 淺綠色 |
| LTBu | LightBlue | 淺藍色 |
| LTGN | LightGreen | 淺綠色 |
| M | Maroon | 褐紅色 |
| NF | Neutral | 淺灰色 |
| O | Orange | 橙色 |
| OG | Orange | 橙色 |
| OR | Orange | 橘紅色（橙色） |
| P | Pink | 粉紅色 |
| PK | Pink | 粉紅色 |
| PL | Purple | 紫色 |
| PU | Purple | 紫色 |
| R | Red | 紅色 |
| RD | Red | 紅色 |
| SB | SkyBlue | 天藍色 |
| TN | Tan | 褐色 |
| V | Vlolet | 紫色 |
| VI | Violet | 粉紫色 |
| W | White | 白色 |
| WT | White | 白色 |
| Y | Yellow | 黃色 |
| LY | Yellow | 黃色 |
